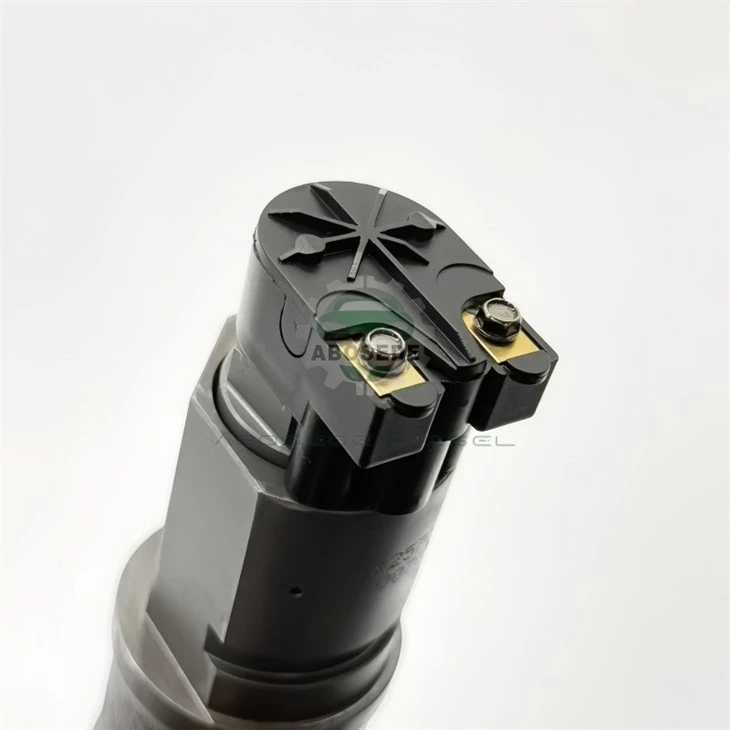

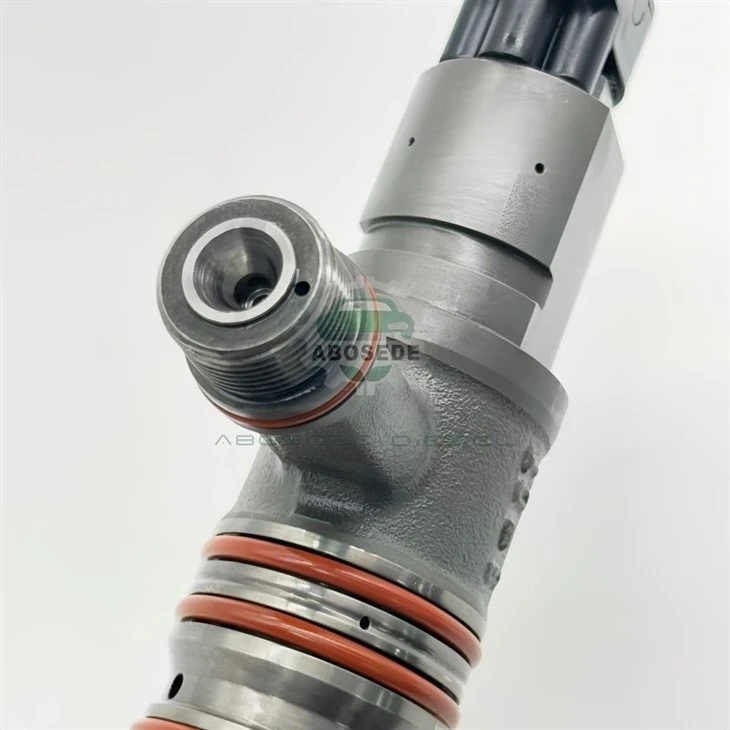

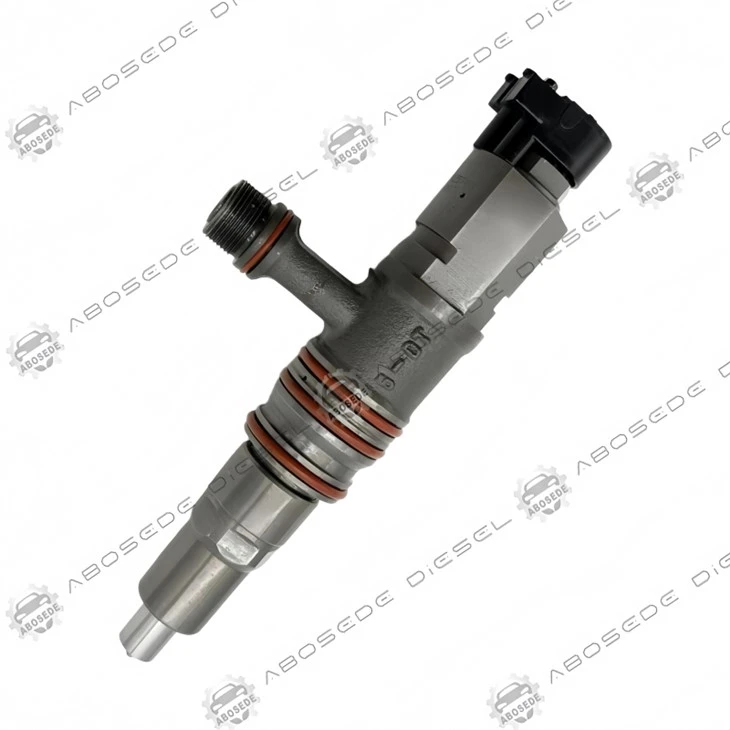

VTO-G141M48 Yakıt Enjektörü – Önceden Kalibre Edilmiş Dinamik Akış Eğrisi ile Eğim Uyumlu Enjeksiyon Hızı|Tüm Yük Koşullarında Tutarlı Yakıt Dağıtımı Sağlayacak Şekilde Tasarlandı

Bir motordaki altı enjektör tek bir test noktasında akış uyumlu hale getirildiğinde bile (tipik olarak 1.200 bar, 600 µs), genellikle aşağıdaki değerleri sergilerler:farklı enjeksiyon hızı eğimleri-darbe genişliğiyle birlikte yakıt dağıtımının artma hızı. Bir enjektör 500 µs'de 30 mg ve 700 µs'de 45 mg verebilirken, her ikisi de 600 µs'de 37,5 mg vermesine rağmen diğeri 500 µs'de 29 mg ve 700 µs'de 46 mg verebilir. Bu eğim uyumsuzluğu, geçici koşullar sırasında-ECU'nun darbe genişliğini hızlı bir şekilde değiştirdiği- gerçek yakıt dağıtımının, komut verilen miktardan %3-5 sapması ve bunun da eşit olmayan silindir katkılarına, tork dalgalanmalarına ve hızlanma sırasında yüksek partikül emisyonlarına neden olması anlamına gelir.VTO-G141M48 enjektörbu gizli kalibrasyon boşluğunu ortadan kaldırıreğime uygun enjeksiyon hızıHer enjektörün yalnızca tek bir noktada akış uyumluluğu sağlamakla kalmayıp aynı zamanda tutarlı bir akışa sahip olacak şekilde kalibre edildiği yaklaşımdinamik akış eğrisi(mg başına µs) tüm darbe genişliği aralığı boyunca. Altı enjektörün tamamında ±0,015 mg/μs eğim toleransıyla VTO‑G141M48, darbe genişliğindeki herhangi bir değişiklik için her silindirin aynı yakıt artışını almasını sağlayarak dengeli geçici tepki sağlar ve ECU üzerindeki adaptasyon yükünü en aza indirir.

VTO‑G141M48, aşağıdakiler için doğrudan bir çapraz referanstır:Bosch 0 445 117 113VeCummins 2031836ve aşağıdakiler için özel olarak kalibre edilmiştir:

Cummins ISBe 4,5 / 6,7 L(Euro IV/V/VI) – şehir içi otobüsler, teslimat filoları ve yolcu otobüsü uygulamaları

Cummins QSB 6,7 L– tarım, inşaat ve madencilikte otoyol dışı ekipmanlar

Cummins ISF 3,8 L– Asya ve Avrupa pazarlarındaki hafif-orta kamyonlar

Cummins ISLe 8,9 L– ağır hizmet otobüs ve kamyon platformları

FPT F1C 3,0 L– Iveco Daily ve Avrupa vanları

Freightliner M2– ISB/ISBe motorlu orta hizmet kamyonlar

Bu enjektör özellikle aşağıdakiler için faydalıdır:Yüksek düzeyde ayarlanmış ECU'lara sahip filolarVeperformans odaklı kalibrasyonlareğim uyumlu enjektörler tunerin silindirler arası dengeleme olmadan geçici yakıt dağıtımını optimize etmesine olanak tanır.

Geleneksel akış eşleştirmede enjektörler aynı miktarı tek bir test noktasında dağıtacak şekilde seçilir (örneğin, 550 µs'de 32,0 mg, 1.200 bar). Ancak akış-darbe-genişlik eğrisinin eğimi, o tek noktada eşleşen enjektörler arasında ±0,04 mg/μs kadar değişebilir. Bu varyasyon, ECU darbe genişliğini 550 µs'den 650 µs'ye çıkardığında, bir enjektörün 5,8 mg, diğerinin ise 5,2 mg ekleyebileceği anlamına gelir-bu fark, hızlanma sırasında silindirler arası dengesizlik yaratır.

VTO‑G141M48 bu sorunu şu şekilde çözer:

① Eğim Uyumlu Solenoid Kalibrasyonu– Solenoidin manyetik kuvveti ve armatürün kaldırma profili, açılma gecikmesinin ve iğnenin hızlanmasının tüm birimlerde tutarlı olmasını sağlamak için hassas bir şekilde kontrol edilir. Bobin teli gerilimi ve sarım yoğunluğu, standart üretime (±%3) kıyasla daha sıkı toleranslarda (±%1) tutulur.

② Tutarlı Yay Ön Yükü– Geri dönüş yayı, sıkı bir şekilde kontrol edilen bir kuvvete (tolerans ±1,5 N) önceden yüklenerek iğnenin kapanma özelliğinin eşit olmasını sağlar. Bu, akış eğimini değiştirebilecek iğne yerleşimindeki değişiklikleri önler.

③ Hassas Zemin Nozulu Girişleri– Orifis giriş geometrisi, darbe genişliği aralığı boyunca sabit bir deşarj katsayısı üretmek için eşit şekilde pahlanmıştır. Pahın tutarlılığı (0,02 mm × 45 derece ± 0,005 mm), akış eğiminin giriş kenarı değişimleri nedeniyle bozulmamasını sağlar.

④ Akış Eğrisi Doğrulaması– Her enjektörün akış eğrisi altı darbe genişliğinde (200, 300, 500, 700, 900, 1.000 µs) ve beş ray basıncında (300, 600, 900, 1.200, 1.500 bar) ölçülür. 1.200 bar'daki eğim hesaplanır ve enjektörler ±0,015 mg/μs toleransla eğim uyumlu setlere ayrılır.

Akış tezgahı testi, VTO‑G141M48'in standart akış uyumlu enjektörler için ±0,040 mg/μs'ye kıyasla altılı bir partide ±0,015 mg/μs'lik bir eğim toleransına ulaştığını göstermektedir. Bu, geçici koşullar sırasında silindirden silindire yakıt değişiminde %60'lık bir azalma anlamına gelir, bu da daha yumuşak bir hızlanma ve daha düşük partikül emisyonları ile sonuçlanır.

Her VTO‑G141M48 enjektörü, eğim tutarlılığına önem verilen 9 aşamalı bir doğrulamaya tabi tutulur:

◈ Akış eğrisi oluşturma– 200, 300, 500, 700, 900 ve 1.000 µs'de, 1.200 bar'da ölçülmüştür. Eğri, R²'nin 0,997'den büyük veya ona eşit olduğu doğrusal bir regresyona uymalıdır.
◈ Eğim hesaplaması– eğim (mg/μs) regresyon doğrusundan hesaplanır; değer sertifikaya kaydedilir.
◈ Eğim toleransı doğrulaması– enjektör bir eğim grubuna (S1, S2 veya S3) atanmıştır; her grup içindeki eğim değişimi ±0,015 mg/μs'ye eşit veya daha az olmalıdır.
◈ Dinamik akış haritası– 6 basınç × 6 darbe genişliği noktası; R² > 0,998.
◈ Yüksek basınç contası– 1.700 barda helyum sızıntı testi; eşik < 6×10⁻⁶ mbar·l/s.
◈ Termal sürüklenme– −20 derecede, +20 derecede, +100 derecede açılma gecikmesi; kaydırma 3,5 µs'ye eşit veya daha az.
◈ Sprey deseni– koni açısı 154 derece ± 1,5 derece, delikten deliğe değişim ±%5'e eşit veya daha az.
◈ Dayanıklılık– 1.400 bar'da 6 milyon döngü, ardından akış eğrisinin yeniden testi yapılır (eğim, atanan grup toleransı dahilinde kalmalıdır).
◈ İzlenebilirlik– her ünite, tam akış eğrisi ve eğim verilerini içeren bir sertifikaya bağlanan 2 boyutlu bir barkod taşır.

🔧 Mekanik uyum:

Birlikte verilen bakır rondelayı ve O-halkaları kullanın. Enjektör deliğini iyice temizleyin.

Yüksek basınçlı somunu şu şekilde sıkın:30 Nm + 75 derece– 37 Nm'yi aşmayın.

Dönüş hattının sınırsız olduğundan emin olun-karşı basınç > 2,0 bar, akış eğimini değiştirebilir.

💻 ECU programlama:

Cummins INSITE™, Bosch ESI[tronic] veya eşdeğerini kullanarak 7 karakterli IQA kodunu girin.

Adaptasyon sıfırlaması yapın ve 5 dakika boşta bırakın. Enjektörler eşleşen eğimlere sahip olduğundan ECU'nun geçici koşullara adaptasyonu minimum düzeyde olacaktır.

⚠️ Önemli: Yedek enjektör sipariş ederken, yeni ünitenin mevcut setle eşleştiğinden emin olmak için eğim grubunu (S1, S2 veya S3) belirtin. Eğim grubu enjektör etiketinde yazılıdır.

S1: ISBe 6.7 motorumda, enjektör tamamen değiştirildikten sonra bile hızlanma sırasında hafif bir tereddüt yaşanıyor. Sebep eğim uyumsuzluğu olabilir mi?
Evet-enjektörler yalnızca tek bir noktada akış uyumluluğuna sahipse (sektör standardı), farklı enjeksiyon hızı eğimlerine sahip olabilirler. ECU'nun adaptasyonu, kararlı durum farklılıklarını telafi eder ancak geçici eğim değişimlerini tam olarak düzeltemez. VTO‑G141M48'in eğim uyumlu yaklaşımı bu uyumsuzluğu ortadan kaldırarak tereddütleri ortadan kaldırır.

S2: Değiştirme için hangi eğim grubunun sipariş edilmesi gerektiğini nasıl bileceğim?
Eğim grubu (S1, S2 veya S3), IQA kodu ve parça numarasıyla birlikte enjektör etiketinde yazılıdır. Tek bir yedek parça sipariş ediyorsanız, yeni enjektörün mevcut setle eşleştiğinden emin olmak için eğim grubunu belirtin. Eğim grubu görünmüyorsa altılı tam bir set sipariş edin-hepsi aynı gruptan olacaktır.

S3: Tam set değiştirme işlemi yapıyorsam farklı eğim gruplarındaki enjektörleri karıştırabilir miyim?
Hayır, eğim gruplarının karıştırılması, bu enjektörün çözmek üzere tasarlandığı sorunu yeniden ortaya çıkaracaktır. Tam set değiştirme sırasında, altı enjektörün tamamı aynı eğim grubundan teslim edilecek ve bunların ±0,015 mg/μs tolerans dahilinde eşleşmesi sağlanacaktır.

S4: Enjektörün akış eğrisi 1.200 bar'da ölçülüyor. Eğim daha yüksek basınçlarda önemli ölçüde değişiyor mu?
Eğim, basınca göre biraz değişir (100 bar başına yaklaşık 0,005 mg/μs), ancak orta hizmet motorlar için en yaygın çalışma noktası olduğundan eğim 1.200 bar'da ölçülür. Eğim toleransı dinamik akış haritası testi sırasında 600, 900, 1.200 ve 1.500 bar'da doğrulanır-böylece tutarlılık basınç aralığı boyunca korunur.

S5: Ray tepe basıncını 1.600 bar'a çıkaran ve darbe genişliği haritalarını değiştiren bir performans ayarı kullanıyorum. Bu eğim eşleşmesini etkiler mi?
Hayır, eğim uyumu enjektörün mekanik bir özelliğidir ve ECU kalibrasyonundan bağımsızdır. Ayarlanan ECU yine de darbe genişliklerini yönetecek ve enjektörün eğimi darbe genişliği değişikliği başına µs başına ne kadar yakıt dağıtılacağını belirleyecektir. Eğim eşleştirme, tüm silindirlerin ayarlayıcının haritalarına eşit şekilde yanıt vermesini sağlayarak ayarı daha etkili ve öngörülebilir hale getirir.

S6: Enjektör bir eğim sertifikasıyla birlikte geldi-bununla ne yapmalıyım?
Bakım kayıtlarınız için sertifikayı saklayın. Akış eğrisini, eğim değerini ve eğim grubunu içerir. Gelecekte yedek enjektör sipariş etmeniz gerekirse uyumluluğu sağlamak için eğim grubuna başvurabilirsiniz. Sertifika aynı zamanda enjektörün eğim uyumlu spesifikasyona göre test edildiğinin kanıtıdır.
